PGL系列噴霧干燥制粒機

產品概述:本機組工作過程為料液通過隔膜泵高壓輸入,噴出霧狀液滴,然后同熱空氣并流下降,大部分粉粒由塔底排料口收集,廢氣及其微小粉末經旋風分離器分離,廢氣由抽風機排出,粉末由設在旋風分離器下端的授粉筒收集,風機出口還可裝備二級除塵裝置,回收率在96-98%以上。

咨詢熱線:13506121863
在線咨詢

產品概述
  本機組是一種可以同時完成干燥和造粒的裝置。按工藝要求可以調節料液泵的壓力、流量、噴孔的大小,得到所需的按一定大小比例的球形顆粒。
  本機組工作過程為料液通過隔膜泵高壓輸入,噴出霧狀液滴,然后同熱空氣并流下降,大部分粉粒由塔底排料口收集,廢氣及其微小粉末經旋風分離器分離,廢氣由抽風機排出,粉末由設在旋風分離器下端的授粉筒收集,風機出口還可裝備二級除塵裝置,回收率在96-98%以上。
  本機組與物料接觸部分的塔體、管道、分離器的材料,均采用SUS304制作。在塔體內部與外殼之間有足夠的保濕層,填充材料為超細玻璃棉,塔體設有觀察門、視鏡、光源及控制儀表,由電器控制操作臺控制和顯示。

產品應用
制藥工業:片劑、沖劑、膠囊劑顆粒;低糖、無糖的中成藥顆粒; 食品:可可、咖啡、奶粉、顆粒果汁、調味品等; 其它行業:農藥、飼料、化肥、顏料、染料等。

產品特點
1、干燥速度快,料液經霧化后表面積大大增加,在熱風氣流中,瞬間就可蒸發95%-98%的水份,完成干燥的時間僅需要十幾秒到數十秒種,特別適用于熱敏性物料的干燥。
2、所有產品為球狀顆粒,粒度均勻,流動性好,溶解性好,產品純度高,質量好。
3、使用范圍廣,根據物料的特性,可以用熱風干燥, 也可以用冷風造粒,對物料的適應性強。
4、操作簡單穩定,控制方便,容易實現自動化作業。

結構示意圖

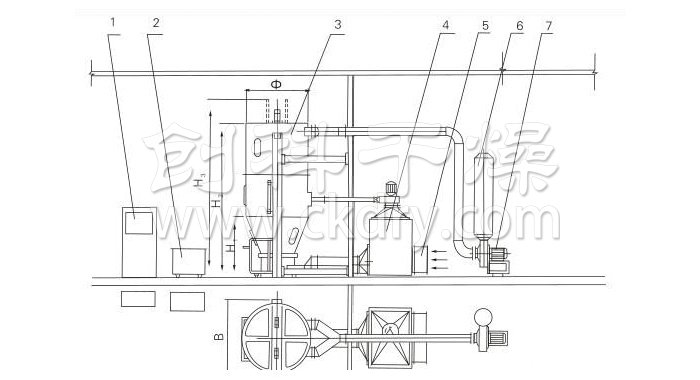

噴霧干燥制粒機結構示意圖

1、控制柜 2、輸液小車 3、主機 4、換熱柜 5、亞高效過濾器 6、消聲器 7、引風機

技術參數

項 目 單位/機型 PGL-3B PGL-5B PGL-10B PGL-20B PGL-30B PGL-80B PGL-120B
流浸膏 ^小 kg/h 2 4 5 10 20 60 100
^大 kg/h 4 6 15 30 40 100 140
沸騰能力 ^小 kg/批 2 6 10 30 60 100 150
^大 kg/批 6 15 30 80 160 250 450
液體比重 kg/L ≤1.30
原料容器量 L 26 50 220 420 620 980 1600
容器直徑 mm 400 550 770 1000 1200 1400 1600
引風機功率 kw 3.0 5.5 7.5 11 15 18.5 30
輔風機功率 kw 0.35 0.75 0.75 1.20 2.20 2.20 4
蒸汽 耗量 kg/h 40 70 99 210 300 366 465
壓力 Mpa 0.40-0.60
電熱型功率 kw 9 15 21 25.5 51.5 60 75
壓縮空氣 耗量 m3/min 0.5 0.8 0.8 0.9 1.1 1.3 1.8
壓力 Mpa 0.40-0.60
作業溫度 °C 室溫-160°C自動調節
產品水份 % ≥0.2
物料收得率 % ≥99
設備噪音 dB <77
主機尺寸 Φ mm 400 550 770 1000 1200 1400 1600
H1 mm 940 1050 1070 1220 1570 1590 1690
H2 mm 1900 2360 2680 3150 3630 4120 5050
H3 mm 2050 2590 3020 3600 4180 4770 5800
B mm 740 890 1110 1420 1620 1820 2100

選型例:要求每批次處理流浸膏量 I=120kg(含固量為30%)、種子量II=60kg,可由I、II得出理論成品量 M=mI+mII=120kgx30%+60kg=96kg,工作時間T=120kg/30kg/h=4h,技術參數欄中可查出沸騰量為標準載荷范圍,故以每班完成兩個批次,選用PGL-30型較為適宜。
