XSG系列旋轉閃蒸干燥機

產品概述:XSG系列旋轉閃蒸干燥機是由熱空氣切線進入干燥器底部,在攪拌器帶動下形成強有力的旋轉風場。膏狀物料由螺旋加料器進入干燥器內,在高速旋轉攪拌槳的強烈作用下,物料受撞擊、磨擦及剪切力的作用下得到分散,塊狀物料迅速粉碎,與熱空氣充分接觸、受熱、干燥。

咨詢熱線:13506121863
在線咨詢

設備視頻


工作原理
  熱空氣切線進入干燥器底部,在攪拌器帶動下形成強有力的旋轉風場。膏狀物料由螺旋加料器進入干燥器內,在高速旋轉攪拌槳的強烈作用下,物料受撞擊、磨擦及剪切力的作用下得到分散,塊狀物料迅速粉碎,與熱空氣充分接觸、受熱、干燥。脫水后的干物料隨熱氣流上升,分級環將大顆粒截留,小顆粒從環中心排出干燥器外,由旋風分離器和除塵器回收,未干透或大塊物料受離心力作用甩向器壁,重新落到底部被粉碎干燥。

結構示意圖

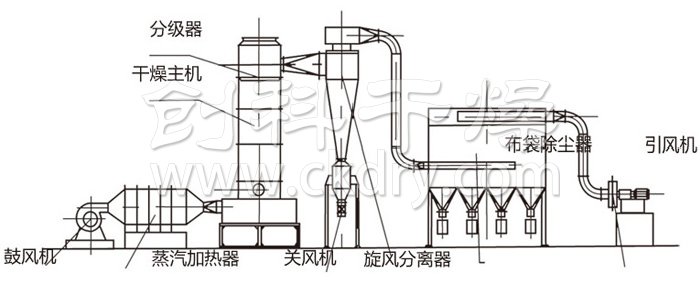

閃蒸干燥機結構示意圖
性能特點

◎旋流、流化、噴動及粉碎分級技術的有機結合。
◎設備緊湊,體積小,生產效率高,連續生產,實現了"小設備,大生產"。
◎干燥強度大,能耗低,熱效率高。
◎物料停留時間短,成品質量好,可用于熱敏性物料干燥。
◎負壓或微負壓操作,密閉性好,效率高,消除環境污染。
適應物料
有機物:阿特拉津(農藥殺蟲劑)、月桂酸隔、苯甲酸、安息香酸、殺菌丹、草酸鈉、醋酸纖維素、有機顏料等。
染料:蒽醌、黑色氧化鐵、靛藍顏料、丁酸、氫氧化鈦、硫化鋅、各種偶氮染料中間體。
無機物:硼砂、碳酸鈣、氫氧化物、硫酸銅、氧化鐵、碳酸鋇、三氧化銻、各種金屬氫氧化物、各種重金屬鹽、合成冰晶石等。
食品:大豆蛋白、膠凝淀粉、酒槽、小麥糖、小麥淀粉等。
技術規格

型號 XSG-2 XSG-4 XSG-6 XSG-8 XSG-10 XSG-12 XSG-16 XSG-20
主機內徑mm 200 400 600 800 1000 1200 1600 2000
風量M3/h 350-500 1150-2000 2450-4500 4450-7550 7000-12500 10000-20000 18000-36000 28200-56500
蒸發水份kg/h 12-17 40-70 80-150 150-250 230-4250 300-600 600-1000 1000-1500
^大裝機容量kw 10 20 40 65 85 105 150 230
^大高度m 4.0 4.8 5.8 6.5 7.1 7.8 8.8 10.1
占地面積m2 15 20 28 35 40 52 80 150

注:1.水分蒸發量是以進風溫度為1 80oC,出風溫度為80oC 時每小時蒸發的水份,
  2.除以上型號外可為用戶作特殊設計,
  3.以上裝機容量為標準配套,根據物料不同功率配套可明顯減少。
處理物料及特點(以6型閃蒸為基準)

物料名稱 硬脂酸 氫氧化鋁 碳酸鋅 殺蟲單 TMTD DSD酸 氧化鐵紅 二氧化銻 氯化亞銅 白太黑
進風溫度oC 150 180 150 120 140 150 200 180 200 280
初含濕量% 80 55 80 30 65 60 60 45 30 85
終含濕量% 0.5 1.5 1.0 1.0 0.5 0.5 0.5 1.0 3.0 5.0
實際干燥能力kg/h 140-160 250-280 130-170 80-110 80-120 80-120 300-350 280-320 290-310 250-300



物料名稱 促進劑 油溶墨 代酸錳鋅 酞青蘭 檸檬酸鈣 超細碳酸鈣 泥漿處理劑 二氧異氰尿酸鈉 三氧異氰尿酸鈉
進風溫度oC 150 150 120 150 140 160 200 180 150
初含濕量% 60 45 30 55 40 70 75 25 30
終含濕量% 0.5 2.0 1.0 1.0 1.0 1.5 5.0 0.2-2 1.0
實際干燥能力kg/h 80-110 350-380 120-150 160-180 300-350 430-470 290-310 80-120 90-150
視頻集錦

    暫無視頻集錦...
圖片集錦

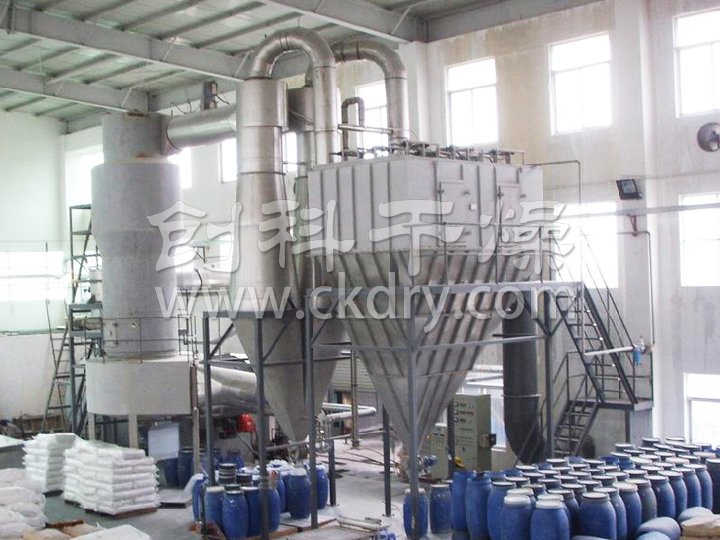

閃蒸干燥機應用現場
閃蒸干燥機應用現場
閃蒸干燥機應用現場
閃蒸干燥機應用現場

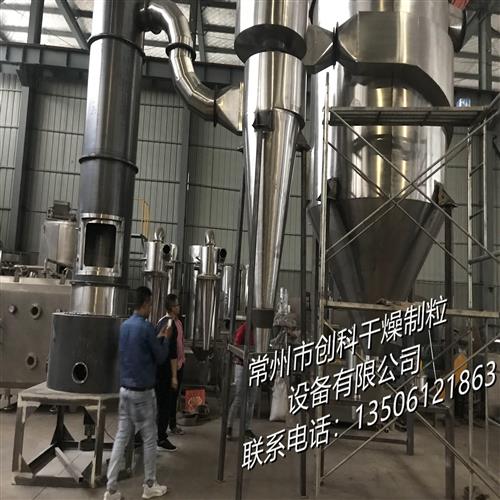

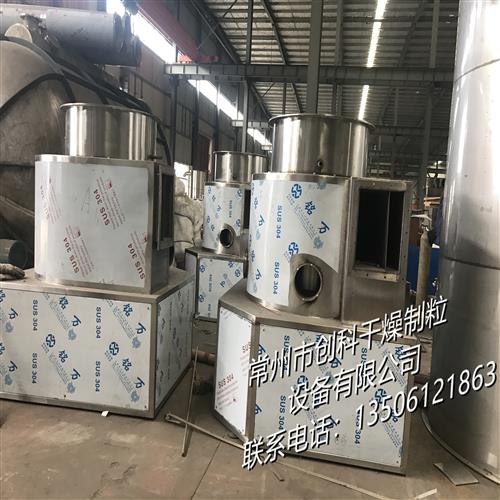

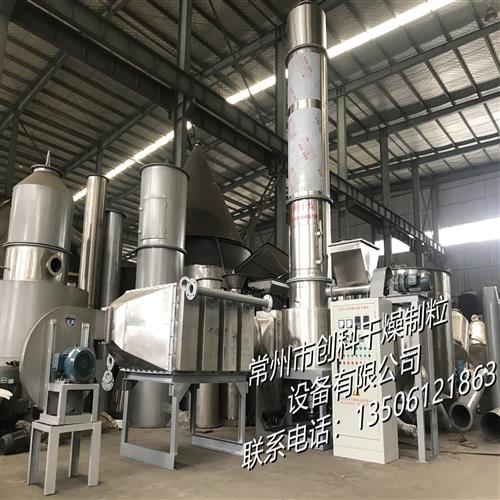

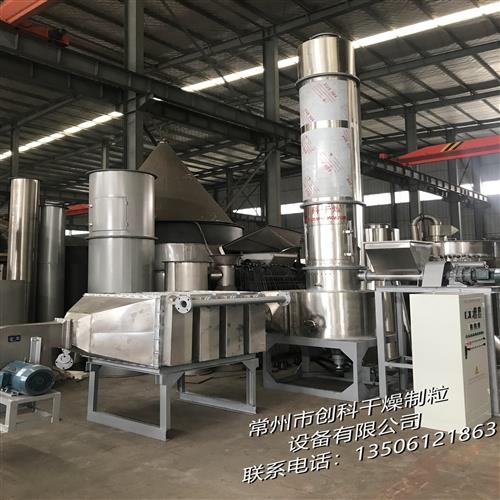

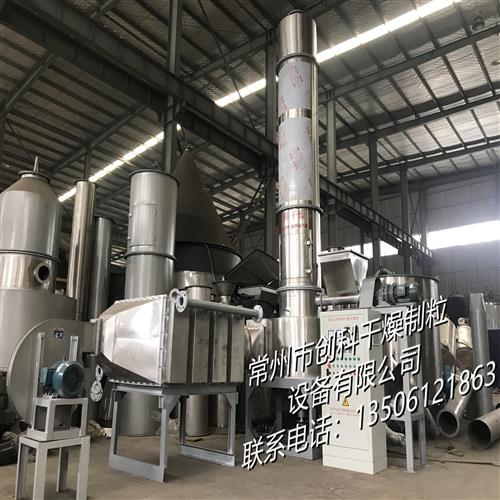

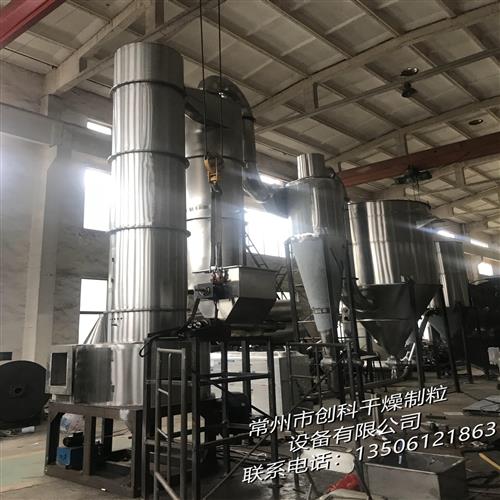

閃蒸干燥機制作現場
閃蒸干燥機制作現場
閃蒸干燥機制作現場
閃蒸干燥機制作現場
閃蒸干燥機制作現場
閃蒸干燥機制作現場
閃蒸干燥機制作現場
閃蒸干燥機制作現場

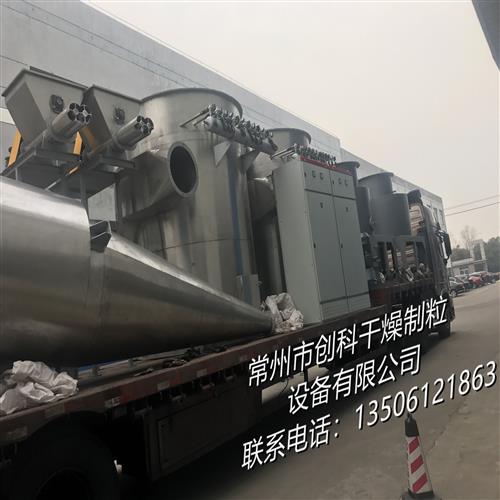

閃蒸干燥機出廠圖
閃蒸干燥機出廠圖
閃蒸干燥機制作現場
閃蒸干燥機制作現場
閃蒸干燥機制作現場
閃蒸干燥機制作現場
